首頁 > 舊產品中心 > 旭正銑床

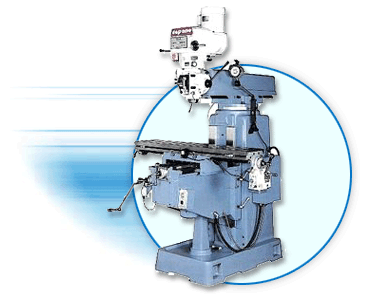

產品說明 重型機種 50" x 10" 工作臺面 5HP 主軸馬達 升降座自動升降馬達裝置及安全開關裝置。 附電氣控制箱。 附石英工作燈。 附電動注油器。 米漢納 (Meehanite) 高級鑄件。 前后滑道及高周波硬化處理，精密研磨。 主軸管表面高周波硬化處理鍍硬鉻，精密研磨。 高精密級7010 CP4主軸軸承。 前后及左右(X.Y軸) 滑道貼附耐磨片 ( Turcite-B)。 升降座滑道硬化處理，精密研磨。 Y.Z軸為方形滑道。 X軸為鳩尾槽滑道
規格
| 機型規格 | TOM-4VK |
|---|---|
| 主軸 | |
| 主軸孔錐度 | NST40 |
| 主軸轉速 | 70-3900 RPM (10 速) |
| 主軸管直徑 | ?100mm(3.93") |
| 主軸管行程 | 127mm(5") |
| 主軸進給速率 | 0.04mm(0.0015") 0.08mm(0.0030") 0.15mm(0.0060") |
| 立銑頭傾斜角度 | 90°右，-90°左 |
| 主軸馬力 | 5HP |
| 工作臺 | |
| 工作臺工作面積 | 1270x254mm (50"x10") |
| 左右行程 | 800mm(31.5") |
| 前后行程 | 420mm(16 1/2") |
| 上下行程 | 420mm(16 1/2") |
| T型槽 (寬 x 槽數 x 槽距) | 16mmx3x65mm |
| 伸出臂 | |
| 伸出臂行程 | 610mm(24") |
| 機械重量 | 1650Kgs(3630 lbs) |
| 機械尺寸(長 x 寬 x 高) | 2000x1700x2450mm |
| 裝箱尺寸 | 1500x1650x2100mm |
標準附件 & 特別附件
標準附件
自動注油器。
拉桿。
工具箱及工具。
操作手冊。
前后滑道護蓋。
簡式電氣箱。
工作燈。
工作臺自動升降馬達裝置。
特別附件
萬能夾具組。
6"虎鉗。(角固或油壓)
橫式或立式分度盤。
工作臺自動進給裝置 (左右.前后.升降三軸) 。
R8 筒夾組。
NST #30 刀柄及筒夾。
NST #40 刀柄及筒夾。
工作燈。
Y-軸方形滑道(3HG,3VHG)。
冷卻系統。
防濺水盤。
橫銑裝置。
電氣控制箱及操作面板。
自動升降馬達裝置。
滾珠螺桿 (X.Y軸)。
光學尺。
