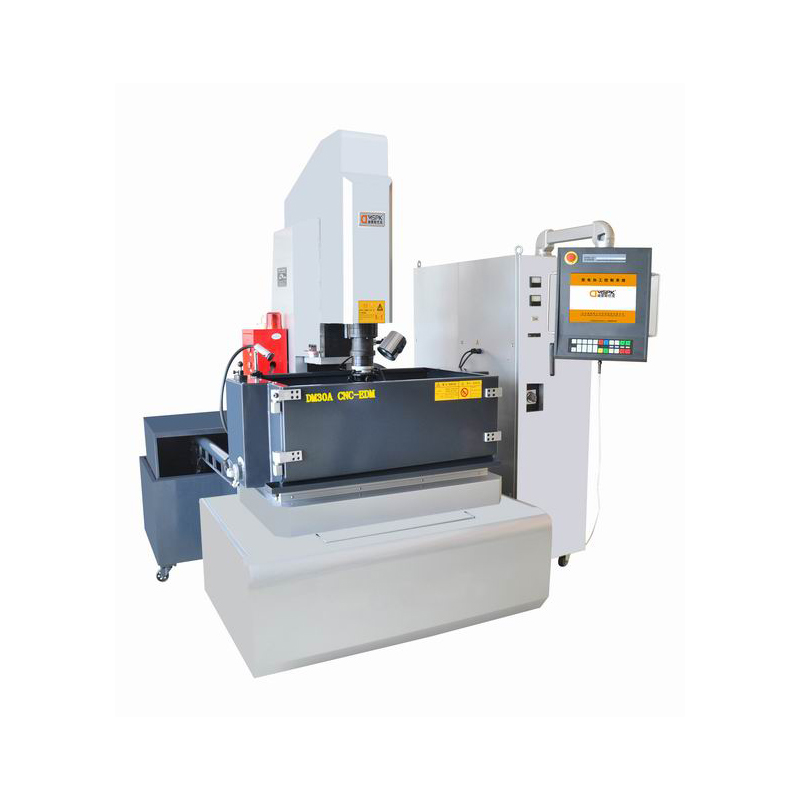

數控穿孔機是由主傳動、前臺、機架、和后臺四大部分相互配合完成打孔過程。主傳動一般由豬電機或主電極+變速箱組成。前臺設備一般包括受斜槽、導管和推鋼機組成。機架中包括扎錕和導向設備（導盤或?qū)О澹：笈_(tái)設備主要包括心錕、毛管回送錕道、頂桿小車、頂桿小車的止推座及將毛管從迪蒙電火花穿孔機組運送到扎錕機組的運輸設備。

　　數控穿孔機與電火花線切割機床、成型機不同的是，它電脈沖的電極是空心銅棒，介質從銅棒孔中間的細孔穿過，起冷卻和排屑作用。電極與金屬間放電產生高溫腐蝕金屬達到穿孔的目的，用于加工超硬鋼材、硬質合金、銅、鋁及任何可導電性物質的細孔。材料移動到自動打孔機攝像頭掃描區域，攝像頭掃描到圖像之后進行處理并給控制部分信號，控制部分收到信號之后，進一步的處理并控制傳動部分動作，使沖頭在平面上的X軸，Y軸走位，完成走位動作之后氣動部分開始工作，電磁閥控制氣缸進行沖孔動作，打印刷定位孔，整個動作一氣呵成，快速，準確，效率高。

　　數控穿孔機是利用高頻放電對工件腐蝕加工的設備，高頻對智能糾錯控制器產生干擾。而干擾一般是指那些與信號無關的，在信號輸入、傳輸和輸出過程中出現的一干擾源一般是電源干擾由于電網覆蓋范圍廣，存在多種設備共享一個電網，尤其是電網內部的變化，電源開關操作、雷擊浪涌、大型電力設備起停、交直流傳動裝置引起的諧波、電網短路暫態沖擊等，都通過輸電線路傳到電源原邊，使電壓暫變，導致電網電壓波動。此外，電源線在傳輸過程也會產生噪聲以及快速瞬變的脈沖串，污染電網。也可能是輻射干擾電磁或電場在自然界中無處不在。工作中的數控穿孔機除了受到電場的作用外還受到了磁場的作用，在運行過程中，由于工作環境的惡劣性，不可避免的會受到電磁干擾。

　　穿孔機在工作過程中，由于整套設備涉及到的器件較多，既有AC380V、AC220V交流電信號，又有DV24V、 DC5V的各種低壓直流電信號。用來傳遞信號的電纜，在走線過程中，有時會由于模擬信號輸出設備或由伺服驅動器或變頻器產生的干擾引起誤動作發生，影響設備的正常工作;用來傳遞I/O輸入/輸出信號的頻率受到時鐘頻率和諧波干擾，加上線路走線不當，使數字信號線和模擬信號線不可避免的會受到外來干擾信號的干擾，各種信號線相互之間也會通過線間耦合等產生干擾。

　　由于各種干擾源的干擾會產生一些瞬變現象，使數控迪蒙電火花穿孔機中的數據在傳輸過程中發生變化，增大誤差，使局部裝置或整個系統出現異常情況，引起故障。
